适用于 SiC/GaN 功率半导体的 DC 静态特性及电感负载(UIS/雪崩耐量)一站式测试系统

471-TT Version LA
【生产时】
【待机时】

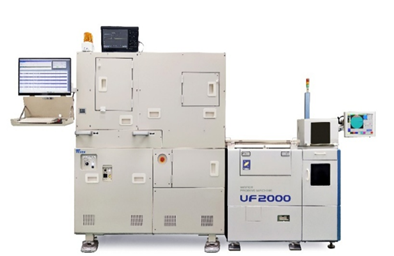

471-TT Version LA

471-TT Version LA 是一款适用于 SiC MOSFET、GaN FET、Si MOSFET、IGBT 等功率半导体的晶圆级(CP 工序)全自动测试系统。 除可测量击穿电压(Vds/Vdss)、漏电流(IDSS)、阈值电压(Vgs(th))、导通电阻(Rds(on))等 DC 静态特性外,还可通过一次接触(One-Pass)连续完成电感负载(L 负载)关断条件下的雪崩耐量及雪崩能量测试(UIS/UIL:非箝位感性开关测试,Unclamped Inductive Switching)。
系统具备最高 2 kV、200 A 的大功率测试能力,支持 200 mm(8 英寸) 及 300 mm(12 英寸) 晶圆的量产检测与 KGD(Known Good Die)筛选。通过与东京精密晶圆探针台(UF2000、AP3000 + DARUMA Chuck)的全面集成,可为车载及工业电力器件提供高质量、高效率的测试解决方案。

特点

・DC 静态特性与 L 负载(雪崩耐量)一站式无缝测试
从大电流、高耐压 DC 静态特性测试到 UIS 测试(L 负载及雪崩能量耐量测试),均可通过单次接触实现连续、高速自动测量,大幅缩短测试节拍时间并降低晶圆搬送成本。

・最多 4 颗芯片并行测试,实现高生产效率
支持在 DC 2 kV / 20 A 条件下进行最多 4 个测试点同步测量,大幅提升晶圆测试产能(UPH)。

・超高速失效保护功能(500 ns 以下)
即使在 UIS/L 负载测试过程中发生器件意外失效(短路、雪崩击穿等),系统也可在 500 ns(纳秒)以内 自动切断测试电路,有效降低对探针卡、探针、晶圆及测试设备造成的物理和电气损伤。

・优化的高精度晶圆测试环境
通过 WTS(Wafer Test System)、DARUMA Chuck 台面 以及 加压探针卡功能 的协同设计,可有效抑制高耐压、大电流测试时的放电现象及接触电阻变化,提供稳定可靠的高精度测试环境。

Specifications

Supported Devices

SiC-MOSFET, GaN, Si-MOSFET, IGBT, Diode

Polarity

NPN/PNP/N-Channel/P-Channel
(UIS :Only  N-Channel)

Test Item

DC:Vdss, Idss, Vgs(th), Rdson,Vfsd etc.
UIS:Avalanche Energy

Voltage

2kV

Current

200A (DC) /50 ~ 100A (UIS)

Parallel Test  (DC 2kV/20A)

4

Parallel Test (UIS & DC 21A~)

1

Test Stations

1

Test Item

500

Sort Item

250

Resolution (Bias)

3 digits

Resolution (Measure)

4 digits

Applicable Prober

ACCRETECH UF2000/AP3000+DARUMA Chuck

Docking

Direct Docking
